產品名稱： TYZ-W300D微機控制電子式巖石直剪儀
產品型號： TYZ-W300D
產品品牌： 騰捷
產品量程: 300KN
產品價格: 電議
產品瀏覽： 次
相關資料： TYZ-W300D微機控制電子式巖石直說明書
咨詢熱線： 0531-87950095
聯系 Q Q： 2423078091
電子式巖石直剪儀,微機控制電子式巖石直剪儀,新款電子式巖石直剪儀,微機控制電子式巖石應力直剪儀
主要用途
TYZ-W300A系列微機控制電子式巖石直剪儀依據國家行業標準（SL264-2001）《水利水電工程巖石試驗規程》，（JTG E41-2005）《公路工程巖石試驗規程》的規定而研制的，該試驗機在國內外現有產品基礎上，采用雙路交流伺服電機驅動技術（國內首創）、傳感器技術、微機控制和軟件處理技術開發的新一代巖石和混凝土類試驗設備，可用于巖石結構面（如節理面、層里面、片里面、辟裂面等位置）、巖石本身及混凝土或砂漿與巖石膠結面的直剪試驗，以及混凝土與其他材料結合面抗剪斷強度試驗。該試驗設備充分聽取了工程應用部門和科研部門的意見，，克服了傳統電液伺服驅動的不平穩、漏油和故障率高且難以排除的缺點，本機結構緊湊、樣式美觀，維護簡單、操作方便，整個試驗過程可用微機在Windows2000/XP下自動控制；屬國內首創，并具有國際先進水平。設備廣泛應用于科研單位、大專院校、水利管理單位、鐵路部門等。
功能介紹
1、電腦屏幕顯示，即速度、力值、位移等參數均在電腦中顯示，并在數據庫中自動進行分析、計算。
2、試驗過程實時記錄試驗曲線，顯示并保存，高速采樣；
3、數據、報表處理功能，為用戶提供了面向圖形排版的專用報表編輯工具，具有操作靈活、簡單易學的特點，能方便的打印試驗曲線及試驗值；
4、報表可出具：剪應力-剪切位移曲線，剪應力-法向位移，剪應力-法向應力曲線，可同時顯示應力-應變曲線，力-時間，力-位移等曲線，曲線上特征點可以隨意提取。
5、實時顯示當前法向、切向上的力值，峰值，試驗過程信息，當前位移等。
6、軟件設有位移、力值自動清零系統，消除了人為讀表誤差不一等因素。
7、設有過載保護，當力值或位移超出試驗機額定理論值，自動卸載并停止試驗。
8、每組試驗的面積，高度，環境溫度等參數可根據實際情況更改或填寫。
9、試驗過程可以由操作員根據實際情況現場編輯，簡單、方便。

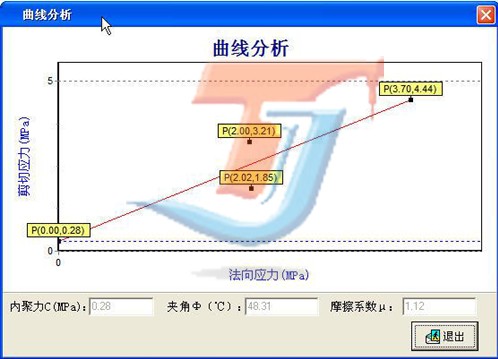

10、直接求取C、Φ、μ值；
11、軟件功能，高度自由定制。
應用標準
SL264-2001《水利水電工程巖石試驗規程》
JTG E41-2005《公路工程巖石試驗規程》
技術指標
1、法向載荷P：0~300KN
2、法向過載保護：超滿負荷2%
3、法向工作行程S：0~100mm
4、橫向載荷Q：0~300KN
5、橫向過載保護：超滿負荷2%
6、橫向工作行程S：0~150mm
7、法向空間 ： ≤450mm
8、橫向空間 ： ≤200mm
9、剪切載荷速度V：0.01kN/s～30kN/s（可調）
10、位移速率調節范圍：0.001～50mm/min（可調）
11、載荷指示精度：±1%
12、位移測量精度：±1%
13、加載方式：雙路交流伺服電機加載閉環控制。
14、電機功率：0.75KW
15、工作電壓：380V/220V
16、整機重量：2500Kg
17、外形尺寸：1100x702x1800mm
產品配置
1、高剛度主機： 板式框架式結構 最大負荷≥500kN機架 一臺
（機內含有滾珠絲杠：高精密、無間隙（臺灣合慶）） 兩根
2、控制及測量系統 一套
2.1.伺服電機和伺服調速系統（臺灣東元） 二套
2.2同步齒形帶（伏龍） 一套
2.3負荷傳感器：300kN（天光 精度FS±0.02%） 二只
2.4 Puye-test全數字閉環控制及測量系統 一套
1）負荷測量系統
2）位移測量系統
3） 變形測量系統
2.5. Puye-test軟件 一套
2.6聯想商用品牌電腦（Intel 雙核/2G內存/500G硬盤/
Intel GMA HD 集成顯卡/18.5液晶顯示器） 一臺
2.7品牌打印機（惠普彩色噴墨A4） 一臺
2.8高精度光電編碼器：用于測量位移（開思） 二套
3、直剪盒：Φ50*50mm; 50*50*50mm;
4、使用說明書、安裝手冊等1套
